ISO GPS 幾何尺寸和公差實戰應用

培訓關鍵詞：ISOGPS培訓,幾何尺寸公差培訓

ISO GPS 幾何尺寸和公差實戰應用(吳老師)課程介紹：

課程背景：
    幾何產品規范和驗收的英文全稱是“Geometric Product Specification and Verification”，國內可以理解為“幾何產品規范和驗收”。本課程包含尺寸公差，主要的4大基本原則，14個幾何公差，公差帶，常用的14個修飾符號，以及基準系六個部分的內容。



    本課程從GPS&V的原理出發，用鳥籠模型重點講解尺寸公差和幾何公差的基本邏輯，講解公差帶的六大要素。本課程根據客戶的需求，從設計和功能實現（如裝配）的角度出發去理解基準的定義，幾何公差的概念和具體應用，如何體現功能上對零件的具體要求，從而實現設計和功能的匹配。
同時本課程也會站在測量和制造的角度，去深度理解和應用GPS&V，比如尺寸公差和幾何公差是如何被評價的，具體的評價原理是什么，制造工藝上如何保證零件滿足圖紙的要求等。最終實現，功能，設計，制造和測量的無縫銜接。



    本課程的實用性很強，所以將有大量的實際案例及練習穿插在整個三天的培訓中，這些案例將引導學員剖析GPS&V在設計、裝配、檢測的具體應用，讓學員深刻了解GPS&V的概念和背后的邏輯，即“滿足功能的情況下，放寬公差”。
    本課程內容根據客戶的需求，基于最新的ISO標準或者國標，比如ISO1101，ISO5459，ISO5458，ISO14405，ISO2692，ISO8015等標準，或者GB/T 1182-2018，GB/T 1800.1-2020，GB/T 13319-2020，1958-2017，GB/T 4249-2018，GB/T 17851-2010等國標標準重點講解。

課程目標：
 ◇ 正確解讀GPS&V的符號、術語、規則及對應的應用場合；
 ◇ 深度了解公差帶的六大要素；
 ◇ 了解幾何公差的理想要素及測量原理；

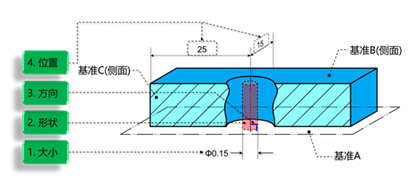

 ◇ 學會四步法搞定GPS&V；
 ◇ 從零件的功能出發，正確選擇基準，正確模擬基準
 ◇ 了解基準系對公差帶的自由度約束；
 ◇ 深度了解14個幾何公差和對應的修飾符號，以及常規的測量方法；
 ◇ 掌握組合位置度和輪廓度；
 ◇ 掌握邊界的計算方法以及在裝配中的應用，學會應用可逆原則和零公差；
 ◇ 初步掌握尺寸鏈的計算方法；
 ◇ 學會簡單的檢具設計方法。

學員要求：
具備基本的機械圖紙閱讀能力，在設計，工藝或測量有基本的實際工作經驗（建議在兩年以上）。

授課形式：
知識講解、案例分析討論、角色演練、小組討論、互動交流、游戲感悟、頭腦風暴、強調學員參與。

課程大綱：

第一模塊 GPS&V概述和圖紙邏輯
1. GPS&V基礎知識
 ◇ 簡介ASME和ISO，GB的異同
 ◇ 為什么要學習GPS&V
 ◇ GPS&V的6個內容
 ◇ 圖紙的邏輯和鳥籠模型
 ◇ 公差帶6大要素

第二模塊 基準和基準系 (Datum)
1. 基準的定義
 ◇ 經典的基準三問題
 ◇ 基準要素，擬合要素，基準的概念
 ◇ 自由度的概念
 ◇ 第一基準的功能
2. 基準系的建立
 ◇ 第一基準，第二基準，第三基準的擬合
 ◇ 基準系中各基準的具體功能
3. 特征組作基準
 ◇ 公共基準
 ◇ 特征組基準
 ◇ 局部特征做基準和基準目標
4. 基準閹割和指定自由度
5. 基準的應用
 ◇ 在設計、加工、檢測、裝配之間的關聯
 ◇ 練習：如何選用正確的基準

第三模塊 尺寸公差和幾何公差
1. FOS尺寸要素的概念
 ◇ MMC和LMC的概念
 ◇ 為什么引入尺寸要素
2. 什么是尺寸
3. 包容原則和獨立原則
 ◇ 獨立原則和包容原則的概念
 ◇ 獨立原則和包容原則的應用和測量
4. 尺寸公差和幾何公差的優缺點
 ◇ GPS&V的研究對象
 ◇ 尺寸公差的三大缺點
5. 練習 四步法搞定GPS&V

第四模塊 邊界理論和應用（Boundary and Application）
 ◇ 美標中內外邊界概念
 ◇ 最大實體要求(MMC)，最小實體要求(LMC)和RFS.
 ◇ 國標中的最大實體實效邊界(MMVB)和最小實體實效邊界（LMVB）
 ◇ 實效邊界在檢具設計中的應用
 ◇ MMC，LMC，RFS三種要求的設計應用和測量
 ◇ 可逆原則，零公差的應用
 ◇ 練習：常見緊固連接的公差分配

第五模塊 形狀公差
1. 直線度 (Straightness)
2. 平面度 (Flatness)
 ◇ 組合公差帶CZ
3. 圓度 (Roundness)
4. 圓柱度 (Cylindricity)
 ◇ 圓柱度能代替圓度嗎？
5. 應用和測量案例測量案例（直線度、平面度、圓度、圓柱度）

第六模塊 位置公差(Position)
1. 位置度的概念
 ◇ 位置度的定義
 ◇ 位置度中隱含的不等式
2. 雙向位置度
3. 特征組的位置度
 ◇ 不帶基準位置度（相對位置度）
案例：孔組的定義
 ◇ 帶基準的特征組位置度
 ◇ 成組要素要求和獨立要求
 ◇ 同時性原則和獨立原則
 ◇ 組合位置度
練習：鉸鏈結構的設計
 ◇ 同軸度和同心度
 ◇ 對稱度

第七模塊 方向公差（Orientation Tolerance）
1. 垂直度 (Perpendicularity)
2. 平行度 (Parallelism)
3. 傾斜度 (Angularity)
4. 帶基準系的方向公差
5. 相切要素
6. 練習：測量案例（垂直度、平行度、傾斜度）

第八模塊 輪廓度（Profile）
1. 輪廓度的定義
 ◇ 面輪廓度和線輪廓度的公差帶
 ◇ 帶基準和不帶基準的輪廓度
 ◇ 非對稱輪廓度UZ
 ◇ 未定義偏置量輪廓度OZ
2. 特征組的輪廓度
 ◇ 組合公差帶CZ
 ◇ 輪廓度的測量和應用
 ◇ 和輪廓度相關的其它知識點

第九模塊 跳動公差（Runout Tolerance）
1. 圓跳動（Runout）
2. 全跳動（Total Runout）
3. 練習：圓跳和全跳動的實際應用

第十模塊 基準采用最大實體（Datum Shift）
1. 基準要素采用最大實體要求
 ◇ 美標中的基準偏移
 ◇ ISO中的基準采用最大實體要求
 ◇ 基準補償對位置公差的影響
 ◇ 基準偏移對評價的影響
 ◇ 基準偏移的具體應用

第十一模塊 案例分析、課堂練習和學員疑難圖紙解答
（注：在整個2-3天的培訓中，將穿插若干經典實際案例，同時為提高培訓效果將安排若干課堂練習）

講師介紹：吳老師 尺寸工程專家  咨詢顧問
專業領域
專注于尺寸工程，幾何尺寸公差(GD&T)，公差累加分析(Tolerance Stack-up )，檢具設計(Gauge Design)等課程的授課和咨詢，尺寸工程顧問，團隊尺寸工程能力培養等。
教育和資質
 ◇ 浙江大學工程碩士
 ◇ 美國機械工程師協會（ASME）認證GDTP高級專家
 ◇ 全國產品幾何技術規范技術委員會委員（SAC/TC240）
 ◇ 江蘇理工學院校外研究生導師
 ◇ 中國汽車工程學會尺寸工程分會委員
教育和資質
 ◇ 2017-至今企業尺寸工程顧問，高級講師
 ◇ 2007-2017 博世（杭州）研發主管，經理，高級經理
 ◇ 2005-2007 博世（美國）研發工程師
 ◇ 2003-2005 博世（杭州） 研發工程師
 ◇ 2000-2003 杭州四海工具 機械設計工程師
完成項目
 ◇ 華為（東莞）團隊尺寸工程能力培養
 ◇ 寶馬（沈陽）尺寸工程能力培養項目
 ◇ 大眾集團 團隊尺寸工程能力培養項目
 ◇ 福耀集團 移動天窗尺寸工程項目
 ◇ 泉峰集團 斜切鋸尺寸工程項目
 ◇ 眾泰汽車 B21尺寸工程項目…
服務過的行業和公司
 ◇ 汽車行業：主機廠其中包括：寶馬，一汽紅旗，一汽奧迪，一汽大眾，長安汽車，比亞迪，眾泰汽車等；供應商包括：博世集團，福耀玻璃，麥格納鏡像，采埃孚，西安法斯特，上海亞大，上海匯眾等；
 ◇ 電子通信行業：華為松山湖研發中心，JUUL電子煙，中美煙草，訊強電子，東莞正揚電子，宏發電子，廈門松竹集團，億能電子，得意精密電子等；
 ◇ 電動工具行業：博世電動工具，泉峰電動工具，東成電動工具，精深電動工具；
 ◇ 軟件和醫療行業：康諾思騰，大博醫療，海克斯康，馬路科技，博力加軟件；
 ◇ 工程機械行業：徐工集團，卡特彼勒，三一重工，三一風能，博匯世通等；
